В обширном семействе трубопроводной арматуры существует классическая и проверенная временем конструкция, предназначенная для полного перекрытия потока рабочей среды. Речь идет про задвижки с клином, которые десятилетиями остаются одним из самых распространенных решений для магистральных трубопроводов. Их принцип действия прост и надежен, как топор, а сфера применения охватывает практически все отрасли промышленности, от ЖКХ до энергетики и судостроения. Однако за кажущейся простотой скрывается инженерная мысль, направленная на решение сложных задач по управлению потоками под высоким давлением. В этой статье мы детально разберем конструктивные особенности, принцип работы, преимущества и ограничения этих механизмов, а также области их наиболее эффективного применения.

Конструктивный принцип и сердцевина механизма

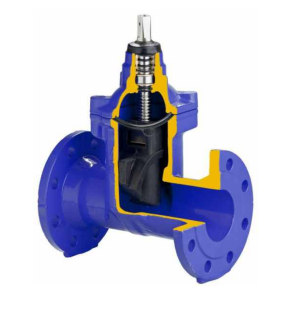

Основная отличительная черта данного типа арматуры — использование в качестве запорного элемента конструкции клиновидной формы. Этот затвор перемещается перпендикулярно оси потока рабочей среды, опускаясь между двумя наклонными седлами корпуса и тем самым осуществляя герметичное перекрытие проходного сечения. Узел, состоящий из клина и седел, является ключевым в аппарате, определяющим его надежность и функциональность.

Конструкция включает несколько основных компонентов:

• Корпус: обычно выполняется литым или штампованным из различных марок стали, чугуна или цветных металлов. Внутри располагаются седла, которые могут быть интегральной частью корпуса или наплавленными износостойкими материалами.
• Затвор (Клин): подвижный элемент, непосредственно перекрывающий поток. Существует в нескольких инженерных исполнениях, о которых пойдет речь ниже.
• Шпиндель (шток): стержень с резьбой, передающий усилие от привода на затвор. Бывает с выдвижной или невыдвижной конструкцией.
• Приводное устройство: может быть ручным (маховик), электрическим, гидравлическим или пневматическим, в зависимости от требуемого усилия и степени автоматизации.
• Уплотнительные узлы: сальниковые или сильфонные устройства, предотвращающие утечку среды по шпинделю наружу.

Разновидности клиновых затворов: от жесткой геометрии до упругой адаптации

Инженерные решения в области герметизации привели к появлению трех основных типов клина, каждый из которых имеет свои конкретные цели применения.

Задвижки с жестким клином

Клин представляет собой цельный монолитный элемент с высокой точностью обработки рабочих поверхностей. Для обеспечения плотного прилегания необходима юстировка с седлами под определенным углом. Такое исполнение гарантирует максимальную прочность и минимальную деформацию под высоким давлением, но предъявляет высокие требования к качеству изготовления и точности монтажа. Не рекомендуется для сред с существенными температурными колебаниями из-за риска температурного заклинивания.

Задвижки с двухдисковым (составным) клином

Затвор состоит из двух дисков, размещенных под углом друг к другу и соединенных между собой шарнирно или с помощью пружинящего элемента. Эта конструкция позволяет дискам самостоятельно подстраиваться под положение седел, компенсируя неточности изготовления, возможные перекосы при монтаже и температурные деформации. Это существенно повышает вероятность надежной герметизации и снижает риск заклинивания, делая данный тип более универсальным.

Задвижки с упругим клином

Промежуточный вариант между двумя предыдущими. Клин выполнен цельным, но в его конструкции присутствует специальный паз или элемент, придающий определенную упругость. Это позволяет незначительно деформироваться затвору для лучшего контакта с седлами, сохраняя при этом высокую прочность цельной конструкции. Оптимален для работы с широким диапазоном давлений и температур.

Сильные стороны и неизбежные компромиссы

Как и любое инженерное изделие, клиновые задвижки обладают четким набором достоинств и рядом ограничений, которые необходимо учитывать при проектировании систем.

Преимущества:

• Минимальное гидравлическое сопротивление: в полностью открытом положении, когда клин полностью выведен в верхнюю камеру, проходное сечение практически соответствует сечению трубопровода, что минимизирует потери давления.
• Простота обслуживания и ремонта: конструкция, как правило, разборная (с фланцевым или муфтовым соединением), что позволяет производить замену уплотнений или ревизию внутренних деталей.
• Универсальность по направлению потока: могут устанавливаться на участках, где направление транспортировки рабочей среды может меняться.
• Надежность и длительный ресурс: при корректном подборе и эксплуатации в штатных режимах срок службы измеряется десятилетиями.
• Широкий диапазон условных проходов (Ду) и давлений (Ру): выпускаются в размерах от нескольких десятков миллиметров до двух метров, рассчитанные на давление от вакуума до сотен атмосфер.

Недостатки и ограничения:

• Большая строительная высота и масса: из-за хода штока для полного подъема клина требуется значительное пространство по высоте, а литой корпус обуславливает солидный вес.
• Медленное срабатывание: для полного открытия или закрытия необходимо совершить множество оборотов маховика или затратить время на ход привода.
• Повышенный износ уплотнительных поверхностей: при работе на абразивных средах (суспензии, шламы) седла и клин могут интенсивно изнашиваться.
• Риск заклинивания: особенно характерен для конструкций с жестким клином при температурных колебаниях или попадании твердых частиц в зону контакта.
• Непригодность для регулирования потока: работа в частично открытом положении приводит к кавитационным явлениям, вибрации и ускоренному износу, поэтому используется исключительно как запорная арматура.

Области целесообразного применения и важные замечания по монтажу

Исходя из перечисленных характеристик, становится очевидной ниша этих устройств. Они идеально подходят для магистральных трубопроводов, где требуется периодическое, но гарантированно герметичное отсечение участка сети, а гидравлические потери должны быть минимальными. Типичные сферы использования:

• Водоснабжение и водоотведение (холодная и горячая вода).
• Теплоэнергетика и системы теплоснабжения (пар, горячая вода).
• Нефте- и газопроводы.
• Химическая промышленность для неагрессивных сред.
• Пожаротушение.

Для успешной и долговременной работы крайне важен грамотный монтаж. Задвижку необходимо устанавливать на прямом участке трубопровода, обеспечив соосность фланцев во избежание возникновения дополнительных напряжений в корпусе. Под опоры следует устанавливать неподвижные опоры, чтобы масса арматуры и труб не создавала нагрузку на ее фланцы. При монтаже электропривода необходимо обеспечить свободный ход затвора «до упора» и соблюдать требования по ориентации изделия в пространстве (например, шпинделем вверх).

Клиновые задвижки, несмотря на появление новых типов арматуры, остаются «рабочей лошадкой» в трубопроводных системах. Их конструкция, пройдя через множество модернизаций, достигла высокой степени надежности и адаптивности к различным условиям. Понимание принципов их работы, типов затвора, преимуществ и недостатков позволяет инженерам и проектировщикам делать осознанный и технически обоснованный выбор. Правильно подобранная и установленная задвижка с клином — это гарантия безопасности, долговечности и бесперебойности работы трубопровода на многие годы вперед, являясь классическим примером того, как простое и эффективное решение продолжает служить человечеству в эпоху высоких технологий.
