В сантехнике и инженерных системах существует устройство, которое большинство из нас воспринимает как нечто само собой разумеющееся. Мы поворачиваем ручку, и вода течет или прекращает свое движение. Но за этой простотой скрывается гениальная инженерная мысль, эволюционировавшая на протяжении столетий. Речь идет о шаровом кране — одном из самых надежных, эффективных и распространенных запорных механизмов.

От древних истоков к технологическому прорыву

Концепция управления потоком жидкости волновала умы инженеров еще в древние времена. Римляне использовали примитивные пробковые клапаны, а в эпоху промышленной революции получили распространение вентильные краны с червячной передачей. Однако эти конструкции имели существенные недостатки: быстрый износ уплотнителей, необходимость в частом техническом обслуживании и относительно невысокая герметичность.

Принципиально новый подход был запатентован в середине XX века. Инженеры предложили использовать в качестве запорного элемента не конусную пробку, а полый шар с сквозным отверстием. Поворот сферы на 90 градусов полностью открывал или перекрывал поток. Эта простая, но мощная идея совершила настоящую революцию в трубопроводной арматуре.

Анатомия надежности: Из чего состоит шаровой кран

Несмотря на кажущуюся простоту, классический шаровой затвор — это тщательно сбалансированная система из нескольких ключевых компонентов:

• Корпус. Основной несущий элемент, принимающий на себя давление рабочей среды. Изготавливается из различных материалов в зависимости от сферы применения.
• Запорная сфера (шар). Сердце механизма. Это полированная сфера со сквозным отверстием, диаметр которого часто соответствует внутреннему диаметру трубы (так называемый полнопроходный вариант).
• Шпиндель (шток). Элемент, передающий усилие от ручки непосредственно на шар. Обеспечивает поворот сферы.
• Уплотнительные седла. Кольца, расположенные между шаром и корпусом. Именно они обеспечивают герметичность в закрытом состоянии.
• Управляющая рукоятка (рычаг или "бабочка"). Внешний элемент, с которым взаимодействует пользователь.

Материалы, определяющие судьбу: Выбор для каждой задачи

От материала изготовления корпуса и внутренних компонентов напрямую зависит долговечность, коррозионная стойкость и область применения устройства.

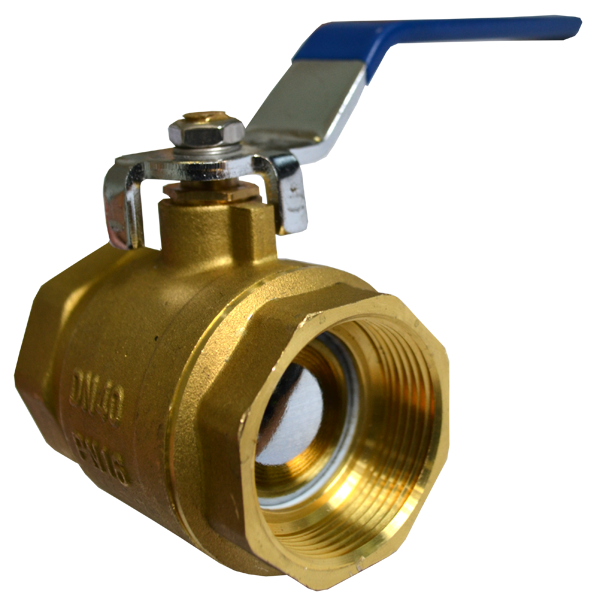

• Латунь. Классический выбор для бытовых систем водоснабжения и отопления. Сплав отлично противостоит коррозии, обладает хорошей прочностью и долговечностью. Например, кран шаровый латунный является самым распространенным решением для квартир и частных домов.
• Нержавеющая сталь. Применяется в агрессивных средах, пищевой промышленности и системах с высокими требованиями к гигиене. Отличается исключительной стойкостью и прочностью.
• Углеродистая сталь. Используется в промышленных магистральных трубопроводах, где рабочее давление и температура среды очень высоки.
• Полипропилен (ППР) и другие пластики. Широко применяются в системах холодного водоснабжения и химической промышленности, где важна инертность к агрессивным химикатам.

Преимущества, изменившие правила игры

Почему же шаровые конструкции так уверенно вытеснили другие типы запорной арматуры? Ответ кроется в ряде неоспоримых преимуществ:

• Высокая степень герметичности. Плотное прилегание сферы к уплотнительным кольцам обеспечивает практически абсолютную непроницаемость в закрытом положении.
• Простота и скорость управления. Для полного открытия или закрытия потока достаточно повернуть ручку всего на четверть оборота (90°).
• Длительный срок службы. Минимальное количество движущихся частей и отсутствие трущихся сальниковых уплотнений значительно увеличивают ресурс работы.
• Минимальное гидравлическое сопротивление. В открытом состоянии, особенно у полнопроходных моделей, отверстие в шаре не сужает сечение трубопровода, что предотвращает потери давления.
• Универсальность применения. Могут использоваться для воды, газа, пара и многих других сред при правильном подборе материалов.

Области применения: От кухни до промышленного гиганта

Сфера использования этих устройств поистине безгранична. Они стали неотъемлемой частью нашей повседневной жизни и критически важными элементами в промышленности.

Бытовая сфера: Установка на трубы холодного и горячего водоснабжения, подключение стиральных и посудомоечных машин, монтаж в системах отопления (как на радиаторах, так и на ответвлениях), использование в системах полива на приусадебных участках.

Промышленность и коммунальное хозяйство: Входят в состав магистральных трубопроводов для транспортировки нефти, газа, химических reagents. Применяются в системах пожаротушения, вентиляции и кондиционирования. Без них невозможно представить работу котельных, насосных станций и технологических линий на производстве.

Правила выбора и эксплуатации: На что обратить внимание

Чтобы механизм служил долго и надежно, при его подборе и использовании следует учитывать несколько ключевых моментов:

• Диаметр подключения (DN). Должен точно соответствовать диаметру трубопровода.
• Рабочее давление (PN). Показатель должен быть не ниже максимального давления в системе.
• Температурный режим. Разные материалы и типы уплотнений рассчитаны на работу в определенном диапазоне температур.
• Тип рабочей среды. Важно убедиться, что материалы крана инертны к транспортируемой жидкости или газу.
• Плавность хода. Не прилагайте излишних усилий при повороте ручки. Если вращение затруднено, возможно, механизм вышел из строя и требует замены.
• Не использовать как регулирующий. Шаровые краны предназначены для полного открытия или закрытия потока. Их не следует оставлять в промежуточном положении для регулировки расхода, так как это приводит к быстрому износу уплотнений и поверхности шара.

Шаровой кран — это блестящий пример того, как элегантное и простое инженерное решение может найти широчайшее применение, став незаметным, но жизненно важным элементом нашей инфраструктуры. От его исправной работы зависит комфорт в наших домах и бесперебойное функционирование целых отраслей промышленности. Следующий раз, поворачивая ручку крана на кухне, вы будете знать, что управляете не просто сантехническим прибором, а продуктом долгой эволюции инженерной мысли, маленькой сферой, обладающей большим значением.
