Калориферы и воздушные теплообменники: устройство, принцип работы и практическое применение

Что такое калорифер и чем он отличается от других теплообменников

Калорифер — это разновидность воздушного теплообменника, предназначенного для нагрева воздуха за счёт передачи тепла от горячего теплоносителя (воды, пара или электрического нагревателя). В отличие от пластинчатых или кожухотрубных теплообменников, где обе среды — жидкости или пар, в калорифере одна из сред всегда — воздух. Это делает конструкцию проще, но накладывает особые требования к теплоотдаче, так как воздух обладает низкой плотностью и теплоёмкостью по сравнению с водой.

Калориферы широко используются в системах приточной вентиляции, воздушного отопления, сушильных установках, а также в технологических линиях промышленных предприятий. Их основная задача — обеспечить подогрев приточного воздуха до комфортной или заданной технологической температуры, особенно в холодный период года. Несмотря на кажущуюся простоту, правильный подбор и монтаж калорифера напрямую влияют на энергоэффективность всей системы и комфорт в помещении.

Принцип работы воздушного теплообменника

Работа калорифера основана на конвективном теплообмене между горячим теплоносителем и проходящим через него воздухом. Теплоноситель циркулирует по внутренним трубкам, а воздух обдувает наружную поверхность этих трубок, часто усиленную оребрением для увеличения площади контакта. Чем больше поверхность теплообмена и выше температурный напор (разница между температурой теплоносителя и входящего воздуха), тем эффективнее происходит нагрев.

В большинстве случаев движение воздуха обеспечивается вентилятором — в составе приточной установки или отдельного блока. В редких случаях (например, в гравитационных системах) используется естественная тяга, но это крайне неэффективно и практически не применяется в современных инженерных решениях. Ключевой параметр при расчёте — это не только мощность калорифера, но и аэродинамическое сопротивление: слишком плотное оребрение может создать избыточное сопротивление, что потребует более мощного вентилятора и увеличит энергопотребление.

Основные типы калориферов: водяные, паровые и электрические

Существует три основных типа калориферов, различающихся по источнику тепла:

Водяные калориферы — наиболее распространённый тип в системах центрального или автономного теплоснабжения. В качестве теплоносителя используется горячая вода с температурой 60–95 °C (в некоторых промышленных системах — до 150 °C). Они подключаются к системе отопления или к отдельному контуру котла. Преимущества — низкая эксплуатационная стоимость, совместимость с существующей инфраструктурой, высокая надёжность. Недостаток — зависимость от наличия водяного контура.

Паровые калориферы применяются в промышленности, где есть доступ к пару (например, на ТЭЦ, в пищевой, химической или деревообрабатывающей промышленности). Пар обеспечивает высокую плотность теплового потока и стабильную температуру на выходе. Однако такие системы требуют конденсатоотводчиков, паропроводов и повышенных мер безопасности, что делает их сложнее в монтаже и обслуживании.

Электрические калориферы (электрокалориферы) используются там, где нет возможности подключиться к водяной или паровой системе — например, в небольших офисах, торговых павильонах или временных сооружениях. Они просты в установке, не требуют теплоносителя и легко автоматизируются. Однако стоимость электроэнергии делает их экономически невыгодными для постоянного использования в крупных системах. Чаще их применяют как резервный или догревающий элемент.

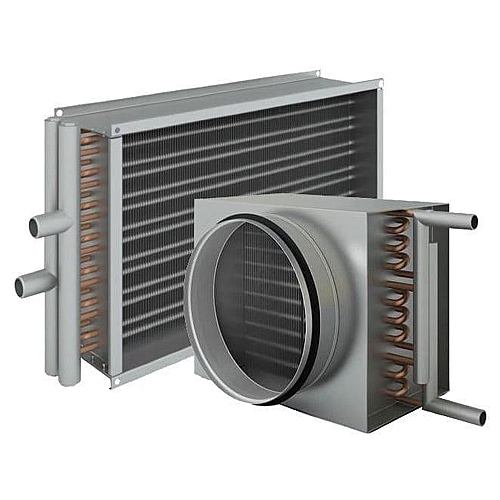

Конструкция и материалы: как устроен типовой калорифер

Типовой водяной или паровой калорифер состоит из следующих элементов:
— Трубный пучок — сердце устройства. Изготавливается из стальных, медных или алюминиевых труб. В бытовых и общепромышленных моделях чаще всего используется сталь (обычно Ст3 или оцинкованная сталь), в агрессивных средах — нержавеющая сталь.
— Оребрение — тонкие пластины из алюминия или стали, насаженные на трубы для увеличения поверхности теплообмена. Шаг рёбер (расстояние между ними) подбирается в зависимости от запылённости воздуха: в чистых помещениях — 2–3 мм, в загрязнённых — 4–6 мм, чтобы избежать быстрого засорения.
— Коллекторы — распределительные камеры, через которые теплоноситель подаётся в трубы и отводится после отдачи тепла.
— Корпус или рама — обеспечивает жёсткость конструкции и герметичность при установке в воздуховод или вентиляционную камеру.

Важно: при выборе материала труб и рёбер необходимо учитывать не только теплопроводность, но и коррозионную стойкость. Например, алюминиевое оребрение на стальных трубах в условиях высокой влажности может вызвать гальваническую коррозию. В таких случаях применяют биметаллические конструкции с изолирующим слоем или полностью стальные калориферы.

Области применения калориферов

Калориферы используются в самых разных сферах. В жилых и общественных зданиях они входят в состав приточных вентиляционных установок (ПВУ) и обеспечивают подогрев наружного воздуха до +16…+22 °C в зависимости от назначения помещения. В административных зданиях, школах, больницах это обязательный элемент системы вентиляции по требованиям СП 60.13330.

В промышленности калориферы применяются для:
— подогрева воздуха в цехах с высокими теплопотерями (например, ангары, склады, автосервисы);
— технологического нагрева воздуха в сушильных камерах (лакокрасочные, деревообрабатывающие, пищевые производства);
— предварительного подогрева воздуха перед подачей в горелочные устройства котлов (для повышения КПД);
— защиты вентиляционного оборудования от обмерзания в холодном климате.

Особый класс — калориферы для систем рекуперации. Хотя рекуператоры сами по себе передают тепло от вытяжного воздуха к приточному, в условиях сильных морозов (ниже –15…–20 °C) этого недостаточно, и требуется догрев с помощью калорифера — чаще всего водяного или электрического.

Как правильно подобрать калорифер: ключевые параметры расчёта

Подбор калорифера — инженерная задача, требующая учёта нескольких параметров:

1. Тепловая мощность (кВт) — определяется по формуле:
Q = G ? c ? (t? – t?),
где G — массовый расход воздуха (кг/ч), c — удельная теплоёмкость воздуха (?1,005 кДж/кг·°C), t? и t? — температура воздуха на входе и выходе.
Например, для нагрева 2000 м?/ч воздуха с –25 °C до +18 °C требуется около 30 кВт тепла.

2. Температура и расход теплоносителя — чем выше температура воды или пара, тем меньше требуется поверхности теплообмена. При низкотемпературных системах (например, 45/35 °C от теплового насоса) калорифер должен быть значительно крупнее.

3. Аэродинамическое сопротивление — влияет на выбор вентилятора. Производители указывают сопротивление в Па при заданной скорости воздуха. Превышение допустимого сопротивления снижает производительность вентиляции.

4. Габариты и способ монтажа — калорифер должен свободно помещаться в корпус вентиляционной установки или в воздуховод. Существуют модели для горизонтальной и вертикальной установки.

При проектировании рекомендуется использовать специализированные программы или каталоги производителей (например, «КТЗ», «Люкс», «ВентМаш»), где приведены готовые таблицы подбора по типоразмерам.

Особенности эксплуатации и обслуживания

Водяные и паровые калориферы требуют регулярного технического обслуживания. Основные задачи:

— Промывка теплоносителя — в системах с жёсткой водой на внутренней поверхности труб образуется накипь, снижающая теплопередачу. Рекомендуется устанавливать фильтры и проводить химическую промывку раз в 2–3 года.
— Очистка оребрения — пыль, ворс, жировые отложения (в кухонных вытяжках) забивают межрёберное пространство, увеличивая сопротивление и снижая эффективность. Чистка проводится сжатым воздухом, пылесосом или моющими средствами в зависимости от загрязнения.
— Контроль за обмерзанием — при работе с холодным воздухом в условиях высокой влажности на поверхности калорифера может образовываться иней. Это особенно актуально для систем без предварительного подогрева. Для защиты устанавливают датчики обмерзания и системы оттайки.

Электрические калориферы проще в обслуживании, но требуют проверки состояния ТЭНов и контактов, так как перегрев может привести к выходу из строя автоматики или возгоранию.

Распространённые ошибки при выборе и монтаже

Одна из самых частых ошибок — недооценка минимальной температуры наружного воздуха. Если калорифер подобран под усреднённые зимние температуры (например, –10 °C), то в морозы (–30 °C) он не сможет обеспечить требуемый нагрев, и в помещении будет холодно. Расчёт всегда ведётся по расчётной температуре холодного периода для конкретного региона (указана в СП 131.13330).

Другая ошибка — игнорирование скорости воздуха. При слишком высокой скорости (более 3 м/с) снижается время контакта воздуха с поверхностью, что уменьшает эффективность нагрева. При слишком низкой — увеличиваются габариты и стоимость. Оптимальная скорость — 2–2,5 м/с.

Также часто нарушают схему подключения: теплоноситель должен подаваться в нижний коллектор противотоком движению воздуха. Это обеспечивает максимальный температурный напор и равномерный нагрев. При обратной схеме эффективность падает на 15–20%.

Современные тенденции: энергоэффективность и автоматизация

Современные калориферы всё чаще интегрируются в «умные» системы вентиляции. Используются:
— Частотно-регулируемые приводы на вентиляторах и насосах для точного поддержания температуры;
— Датчики температуры и давления для автоматической коррекции режима;
— Теплоаккумуляторы и буферные ёмкости в системах с пиковыми нагрузками;
— Комбинированные схемы с рекуперацией и догревом, что снижает энергопотребление на 30–50%.

Особое внимание уделяется материалам: всё чаще применяются алюминиевые или биметаллические калориферы с повышенной коррозионной стойкостью и меньшим весом. В условиях дефицита энергоресурсов правильный подбор калорифера становится не просто технической, а экономической задачей.

Заключение

Калориферы и воздушные теплообменники — это неотъемлемая часть современных систем вентиляции и отопления. Несмотря на кажущуюся простоту, их эффективность зависит от множества факторов: правильного расчёта, качества монтажа, условий эксплуатации и регулярного обслуживания. При грамотном подходе калорифер обеспечивает комфорт, снижает энергозатраты и продлевает срок службы вентиляционного оборудования. Для проектировщиков и эксплуатантов важно понимать не только, как он работает, но и как взаимодействует с другими элементами инженерной системы — от котла до воздухораспределительной сети.
